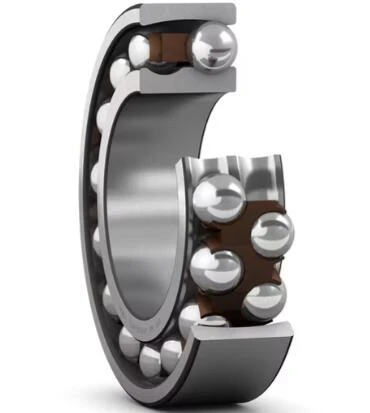

1212 Ektn9
Dimensões
| d |
60 mm |
Diâmetro do furo |
|---|---|---|
| D |
110 mm |
Diâmetro externo |
| B |
22 milímetro |
Largura |
| d1 |
78 mm |
Anel interno de diâmetro do ombro |
| D1 |
95,6 mm |
Anel externo de diâmetro do ombro |
| r1,2 |
min.1,5 mm |
Dimensão chanfrada |
Dimensões do pilar
| Da |
máx.101 mm |
Caixa de diâmetro do pilar |
|---|---|---|
| ra |
máx.1.5 mm |
Raio de filete |
Dados de cálculo
| Classificação básica de carga dinâmica | C |
31,2 KN |
|---|---|---|
| Classificação de carga estática básica | C0 |
12,2 kN |
| Limite de carga de fadiga | Pu |
0. 62 kN |
| Velocidade de referência |
{} r/min |
|
| Velocidade limitadora |
{} r/min |
|
| Desalinhamento angular permitido permitido |
2,5 graus |
|
| Fator de cálculo | kr |
0.04 |
| Valor limitador | e |
0.19 |
| Fator de cálculo | Y0 |
3.6 |
| Fator de cálculo | Y1 |
3.3 |
| Fator de cálculo | Y2 |
5.1 |
Os rolamentos de esferas de alinhamento são um tipo de rolamento projetado para acomodar o desalinhamento angular entre um eixo e seu alojamento. Esse recurso exclusivo os torna incrivelmente úteis em aplicações em que o alinhamento perfeito é difícil de alcançar ou onde a deflexão do eixo é esperada. Esses rolamentos têm duas fileiras de bolas e uma única pista esférica no anel externo, permitindo que o anel interno se incline e ajuste o desalinhamento. Esse design permite uma operação suave, mesmo quando o eixo e o alojamento não estão perfeitamente alinhados.
Uma das principais vantagens dos rolamentos de esferas de alinhamento é a capacidade de lidar com o desalinhamento, o que pode impedir o desgaste prematuro e a falha nas máquinas. Eles também geram menos atrito em comparação com outros tipos de rolamentos, levando a uma operação mais fria e maior eficiência. Esse atrito mais baixo também contribui para a operação mais silenciosa, tornando -os adequados para aplicações onde a redução de ruído é importante. Além disso, os rolamentos de esferas de auto-alinhamento têm uma capacidade de carga de carga relativamente baixa em comparação com outros tipos de rolamentos, tornando-os ideais para aplicações mais leves.
Os rolamentos de esferas de alinhamento são amplamente utilizados em várias indústrias e aplicações. Eles são comumente encontrados em ventiladores industriais, onde um leve desalinhamento do eixo pode ocorrer devido a tolerâncias de fabricação ou condições de operação. Eles também são usados em máquinas agrícolas, equipamentos de manuseio de materiais e equipamentos de processamento de alimentos e bebidas. Nessas aplicações, a capacidade de acomodar o desalinhamento é crucial para garantir uma operação confiável e prolongar a vida útil das máquinas.
| NÃO. | D [mm] | D [mm] | B [mm] |
| 2213 Ektn9 | 65 | 120 | 31 |
| 2213 E -2 rs1tn9 | 65 | 120 | 31 |
| 2213 E -2 rs1ktn9 | 65 | 120 | 31 |
| 1311 ETN9 | 55 | 120 | 29 |
| 1311 Ektn9 | 55 | 120 | 29 |
| 1213 ETN9 | 65 | 120 | 23 |
| 1213 Ektn9 | 65 | 120 | 23 |
| 2310 M | 50 | 110 | 40 |
| 2310 K | 50 | 110 | 40 |
| 2310 E -2 rs1tn9 | 50 | 110 | 40 |
| 2310 E -2 rs1ktn9 | 50 | 110 | 40 |
| 2310 | 50 | 110 | 40 |
| 2212 ETN9 | 60 | 110 | 28 |
| 2212 Ektn9 | 60 | 110 | 28 |
| 2212 E -2 rs1tn9 | 60 | 110 | 28 |
| 1310 ETN9 | 50 | 110 | 27 |
| 1310 Ektn9 | 50 | 110 | 27 |
| 1212 ETN9 | 60 | 110 | 22 |
| 1212 Ektn9 | 60 | 110 | 22 |
| 11212 TN9 | 60 | 110 | 62 |
| 2309 ETN9 | 45 | 100 | 36 |
| 2309 em | 45 | 100 | 36 |
| 2309 Ektn9 | 45 | 100 | 36 |
| 2309 E -2 rs1tn9 | 45 | 100 | 36 |
| 2309 E -2 rs1ktn9 | 45 | 100 | 36 |
| 2211 ETN9 | 55 | 100 | 25 |
| 2211 Ektn9 | 55 | 100 | 25 |
| 2211 E -2 rs1tn9 | 55 | 100 | 25 |
| 2211 E -2 rs1ktn9 | 55 | 100 | 25 |
| 1309 ETN9 | 45 | 100 | 25 |
